Цена указана без доставки до покупателя. Стоимость доставки рассчитывается индивидуально
Самая эффективная в соотношении «толщина/результат» конструкция для дополнительной звукоизоляции стен и потолков. Система для дополнительной звукоизоляции стен и перекрытий. Эффективна в отношении большинства бытовых шумов: речь, плач, лай собак, теле-радио аппаратура средней мощности, бытовой ударный шум. Рабочий диапазон системы от 100 Гц. Панельная звукоизолирующая система ЗИПС-III-Ультра применяется при строительстве и реконструкции зданий для увеличения звукоизоляции однослойных строительных конструкций: гипсовых, кирпичных и бетонных стен, перегородок, а также железобетонных перекрытий. Преимущественно применяется в жилых помещениях: квартирах и коттеджах.Акустические испытания выполнены лабораторией акустики ННГАСУ, г. Нижний Новгород:
| Частота, Гц | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 |
|---|---|---|---|---|---|---|---|---|
| значение дополнительной звукоизоляции при помощи панельной системы ЗИПС-III-Ультра, дБ | 2,0 | 7,0 | 5,0 | 11,0 | 11,0 | 11,0 | 14,0 | 14,0 |
| суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой ЗИПС-III-Ультра, дБ | 37,9 | 44,7 | 44,0 | 50,6 | 52,5 | 55,1 | 58,4 | 59,6 |
| Частота, Гц | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| значение дополнительной звукоизоляции при помощи панельной системы ЗИПС-III-Ультра, дБ | 19,0 | 20,0 | 21,0 | 23,0 | 23,0 | 21,0 | 21,0 | 17,0 |
| суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой ЗИПС-III-Ультра, дБ | 65,7 | 69,0 | 72,4 | 75,9 | 77,3 | 78,0 | 78,0 | 75,0 |
Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-Вектор: ΔRw = 11 – 13 дБ
1. Подготовка поверхности к монтажу
Панельная система ЗИПС монтируется на существующие стены, выполненные из бетона, блоков или кирпича, железобетонные монолитные колонны, а также плиты межэтажных перекрытий. Не рекомендуется монтировать панельную систему на конструкции толщиной менее 80 мм. До начала монтажных работ поверхность стен и потолка должна быть выровнена штукатурной смесью. Допускаются неровности и отклонения не более 10 мм на погонный метр поверхности.
2. Начало монтажа
К боковым стенам и потолку торцы сэндвич-панелей должны примыкать через два слоя виброизолирующей ленты Вибростек-М. Лента наклеивается и фиксируется при помощи герметика Вибросил. На пол панельную систему опирают через два слоя виброизолирующей ленты Вибростек-М. Прокладка Вибростек-М также обязательно должна подкладываться под торцы гипсоволокнистых и гипсокартонных листов, примененных в системе. Если панельная система монтируется на потолок, на всех примыканиях к боковым поверхностям используется виброизолирующая лента Вибростек-М в 2 слоя.
3. Установка сэндвич-панелей

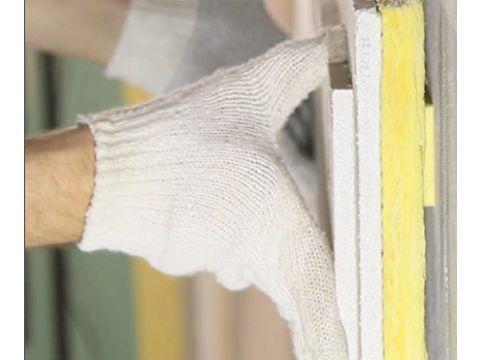

В каждой сэндвич-панели имеется 8 виброузлов для ее закрепления к поверхности. Панели должны монтироваться исключительно через виброузлы. Монтаж сэндвич-панелей удобнее вести снизу вверх, слева направо. У первой панели подрезаются гребни по короткой и длинной стороне, у следующих панелей первого ряда - только по длинной стороне. Панели устанавливают следующим образом: панель прикладывается к стене, непосредственно через виброузлы просверливаются отверстия в стене/потолке глубиной 60 мм.
В полученные отверстия вставляются пластмассовые дюбели, в которые предварительно на нескольких витках резьбы, не допуская расширения дюбеля, ввинчивается шуруп с шайбой. После того как дюбель вставлен в просверленное отверстие, его забивают до упора при помощи молотка и завинчивают с подложенной под его головку конусной шайбой.
4. Подрезка панелей
Сэндвич-панели стыкуются между собой посредством пазогребневого соединения. Пазогребневые стыки дополнительно стягиваются между сбой саморезами по ГВЛ 3х25 мм, шаг саморезов 150-200 мм. При замыкании ряда панель может подрезаться, при этом подрезанная часть переходит на следующий ряд. Раскраиваются сэндвич-панели при помощи электролобзика, слой ваты обрезается острым ножом.
5. Разбежка стыков
Отрезанные части панели длиной менее 150 мм не используются. Панели монтируют со смещением поперечных стыков в соседних рядах. Если у панелей последнего ряда, исходя из фактического размера стены, не подрезается паз, в пазы вкладываются полосы из гипсоволокнистого или гипсокартонного листов толщиной 10 мм и фиксируются к панелям саморезами по ГВЛ 3х25 мм.
6. Особенности в использовании крепежных элементов
Если сэндвич-панель полностью размещается на поверхности стены – ее монтаж осуществляется только с помощью шести виброузлов крепления (центральные узлы не используются). Если стеновая панель подлежит обрезке – используются все доступные узлы крепления. При монтаже сэндвич-панелей на потолок дополнительно используются два центральных виброузла, в которые вставляются металлические анкерные винты. Аналогичным образом к стенам монтируются панели ЗИПС-Синема. В комплекте крепежа для установки сэндвич-панелей на потолок имеются два типа анкерных винтов – стандартные (длина которых на 50 мм больше толщины сэндвич-панели) и укороченные. Укороченные анкерные винты применяются для монтажа на пустотные плиты межэтажных перекрытий.
7. Финишный слой листов AKU-line
После завершения монтажа стыки между сэндвич-панелями обрабатываются герметиком Вибросил. К полученной поверхности закрепляют финишный слой листов AKU-Line толщиной 12,5 мм. Листы должны примыкать к смежным поверхностям также через виброизолирующую ленту Вибростек-М в 2 слоя в соответствии с п.2 настоящей инструкции. При монтаже листов AKU-Line используются саморезы 3,9х41 мм. Саморезы не должны попадать на виброузлы сэндвич-панелей.
8. Заключительный этап
Излишки выступающей ленты Вибростек-М обрезают заподлицо с финишным слоем листов AKU-Line. Швы заполняют виброакустическим силиконовым герметиком. Для получения качественного шва, рекомендуется использовать малярный скотч, который наклеивается на поверхности, образующие угол. При необходимости поверхность панельной системы дополнительно выравнивается под финишную отделку.
