Цена указана без доставки до покупателя. Стоимость доставки рассчитывается индивидуально
Ультратонкая панель для устройства бескаркасной системы звукоизоляции межквартирных стен из газобетона и пенобетона толщиной < 200 мм. Индекс дополнительной изоляции воздушного шума ΔRw = 11 дБСэндвич-панель ЗИПС-СЛИМ – основной элемент бескаркасной звукоизолирующей системы ЗИПС-СЛИМ.
Позволяет с запасом обеспечить нормативные значения звукоизоляции для межквартирных стен из газобетона и пенобетона толщиной < 200 мм
Система ЗИПС-СЛИМ с ультратонкими сэндвич-панелями разработана специально для дополнительной звукоизоляции межквартирных стен из пено-и газобетонных блоков. Общая толщина звукоизолирующей конструкции, включая финишную облицовку, всего 37,5 мм.
При толщине всего в 37,5 мм система эффективно справляется с задачей изоляции шумов различного типа, типичных для многоквартирных домов: разговоры соседей, детский плач, лай собак, шум от работы бытовой техники и телевизора.
Индекс дополнительной изоляции воздушного шума системой ЗИПС-СЛИМ ΔRw = 11 дБ.
VIBRID - гибридная комбинация двух типов виброакустических материалов: полиуретановой втулки и виброизолирующего силиконового герметика Вибросил, обеспечивает повышенную конструкционную прочность и надежную герметизацию виброузла.
Ультратонкая звукоизолирующая бескаркасная система ЗИПС-СЛИМ состоит из сэндвич-панелей ЗИПС-СЛИМ и специальных финишных гипсокартонных листов AKU-line.

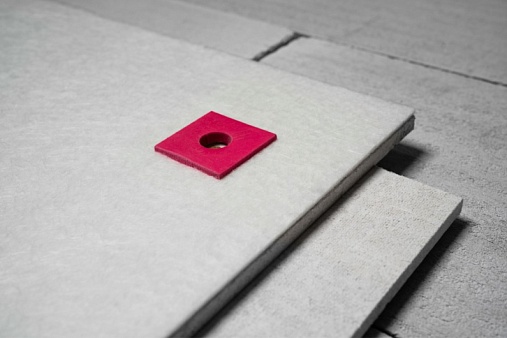

ЗИПС-СЛИМ — это двухслойные сэндвич-панели (белое стекловолокно + гипсоволокнистый лист, обеспечивающий жесткость) толщиной 25 мм с встроенными виброузлами, изготовленными по новой технологии VIBRID для крепления к несущей поверхности и опорами из эластомера Sylomer.
Снаружи панели предполагают финишную облицовку 12,5-миллиметровыми гипсокартонными листами AKU-line. Таким образом общая толщина звукоизолирующей конструкции составляет 37,5 мм.
Система ЗИПС-СЛИМ разработана для жилых помещений, где важно сохранить каждый сантиметр полезной площади и сохранить визуальный объем пространства.
Используется для звукоизоляции межквартирных стен из газобетона и пенобетона толщиной < 200 мм.
Не применяется на перекрытиях.
Панели ЗИПС должны храниться в сухих закрытых помещениях, исключающих попадание на них атмосферных осадков. Панели укладываются на деревянные поддоны, доски или другие подкладочные материалы без провисания.
Панельная система ЗИПС-СЛИМ монтируется в строгом соответствии с Инструкцией по монтажу.
Акустические испытания выполнены лабораторией акустики ННГАСУ, г. Нижний Новгород:
Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-СЛИМ: ΔRw = 11 дБ.
|
1. Подготовка поверхности к монтажу Панельная система ЗИПС-СЛИМ монтируется на существующие межквартирные стены, выполненные из пено- и газо- бетонных блоков, а также гипсовых пазогребневых плит толщиной не более 200 мм. До начала монтажных работ поверхность стен должна быть выровнена штукатурной смесью. ВНИМАНИЕ! Система не применяется на перекрытиях. |
 |
|
2. Начало монтажа К боковым стенам и потолку торцы сэндвич-панелей ЗИПС-СЛИМ должны примыкать через два слоя виброизолирующей ленты «Вибростек-М» или через один слой УЛЬТРАКУСТИК-ЛЕНТА F100. Ленты наклеиваются при помощи герметика «Вибросил». На пол панельную систему опирают через два слоя виброизолирующей ленты «Вибростек-М» или через один слой УЛЬТРАКУСТИК-ЛЕНТА F100. Прокладка «Вибростек-М» или УЛЬТРАКУСТИК-ЛЕНТА F100 также обязательно должны подкладываться под торцы гипсокартонных листов, примененных в системе. |
 |
|
3. Установка сэндвич-панелей Панели ЗИПС-СЛИМ монтируются к поверхности стены исключительно через специальные виброузлы. Монтаж сэндвич-панелей удобнее вести снизу-вверх, слева-направо. У первой панели подрезаются гребни по короткой и длинной стороне, у следующих панелей первого ряда только по длинной стороне. Панели устанавливают следующим образом: панель прикладывается к стене, непосредственно через виброузлы просверливаются отверстия в стене глубиной не менее 60 мм. В полученные отверстия вставляются пластмассовые дюбели, в которые предварительно на нескольких витках резьбы, не допуская расширения дюбеля, ввинчивается шуруп с шайбой. После того как дюбель вставлен в просверленное отверстие, его забивают до упора при помощи молотка и завинчивают с подложенной под его головку конусной шайбой. ВНИМАНИЕ! Головка винта утапливается в поверхность виброузла не более чем на 1-2 мм! |
 |
|

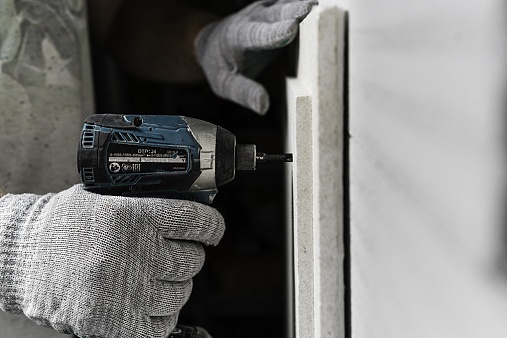

4. Подрезка панелей Сэндвич-панели стыкуются между собой посредством пазогребневого соединения, пазогребневые стыки дополнительно стягиваются саморезами по ГВЛ 3,9х19 мм с шагом саморезов 150 мм. При замыкании ряда панель может подрезаться, при этом подрезанная часть переходит на следующий ряд. Раскраиваются сэндвич-панели при помощи электролобзика, слой ваты обрезается острым ножом. |
 |
|
5. Разбежка стыков Отрезанные части панели длиной менее 200 мм не используется. Панели монтируют со смещением поперечных стыков в соседних рядах. Разбежка стыков должна составлять не менее 250 мм. Если у панелей последнего ряда, исходя из фактического размера стены, не подрезается паз, в пазы закладываются полосы из гипсо- волокнистого или гипсокартонного листов толщиной 10 мм. |
 |
|
6. Финишный слой листов AKU-Line После завершения монтажа панелей к полученной поверхности закрепляют финишный слой листов AKU-Line толщиной 12,5 мм. Листы должны примыкать к смежным поверхностям также через виброизолирующую ленту «Вибростек-М» в два слоя или через один слой УЛЬТРАКУСТИК-ЛЕНТА F100 в соответствии с п. 2 данной инструкции. При монтаже листов AKU-Line используются саморезы 3,5х32 мм. Саморезы не должны попадать на виброузлы сэндвич-панелей. Шаг саморезов по вертикали составляет 200 мм, по горизонтали – 400 мм. |
  |
|
7. Заключительный этап Излишки выступающей ленты «Вибростек-М» или "УЛЬТРАКУСТИК_ЛЕНТА F100" обрезают заподлицо с финишным слоем листов AKU-Line. Швы заполняют акустическим герметиком «Вибросил». Для получения качественного шва, рекомендуется использовать малярный скотч, который наклеивается на поверхности, образующие угол. При необходимости поверхность панельной системы дополнительно выравнивается под финишную отделку.
|
