Звукоизоляционный пол с применением Шумостоп-С2, К2 (2 слоя)

Шумостоп-С2, стеклоплита 1200х600х20, в упаковке 10шт./7,2 м2
Шумостоп-К2, минплита 1200х300х20, в упаковке 10шт./3,6м2
Вибросил, картридж 290 мл., силиконовый нейтральный герметик
Пленка армированная (2м, 25м ПВХ)
  • ΔLnw
    ΔLnw – индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции ударного шума, обеспечиваемого конструкцией
    ≈ 43 дБ
  • ΔRw
    ΔRw – индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции воздушного шума, обеспечиваемого конструкцией
    ≈ 11–13 дБ
  • Толщина конструкции
    115 мм
  • Максимальная допустимая нагрузка на конструкцию без использования закладных
    300 кг/м2
-
3 302 руб.
шт.
0 кг.
-
  • Описание конструкции
  • Монтаж
  • Видео

Когда применять: Когда нужна максимальная эффективность. Если нужно снизить шум от сильного топота и падающих предметов, а также очень громких шумов от телевизора, радио и разговоров.

Звукоизоляция пола под стяжку. Звукоизолирующая конструкция высокого уровня. Используется для защиты от ударного и воздушного шума.

Способ монтажа: влажный.

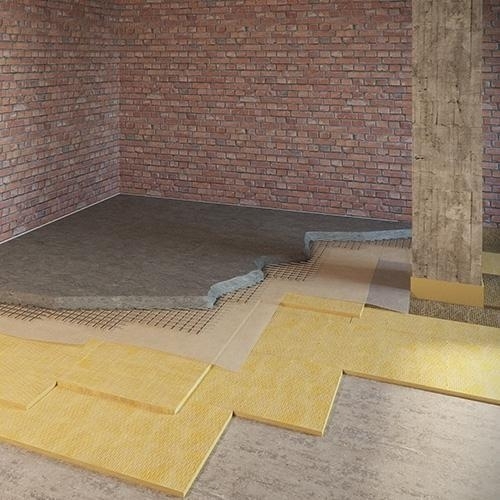

Конструкция состоит из слоя армированной цементно-песчаной стяжки толщиной не менее 80 мм устроенной на звукоизоляционных плитах Шумостоп-С2, К2, которые укладываются в 2 слоя. При этом плиты Шумостоп-К2 укладываются на перекрытие по периметру пола защищаемого помещения и заводятся вертикально на стену для обеспечения акустической развязки стяжки со стенами. Плиты Шумостоп-С2 укладываются на перекрытие пола внутри контура из плит Шумостоп-К2.

  • Толщина изолирующего слоя: 40 мм
  • Толщина стяжки: 80 мм
  • Рабочий диапазон: 100 - 20000 Гц
  • Способ монтажа: Влажный

При устройстве конструкции звукоизоляционного пола применяются следующие материалы:

  • Плиты Шумостоп-С2, Шумостоп-К2;
  • Герметик Вибросил;
  • Армированная полиэтиленовая пленка;
  • Цементно-песчаная смесь для устройства стяжки марки не ниже М300;
  • Арматурная сетка с размером ячейки 50х50 мм и диаметром прутка 4 мм.

Плиты Шумостоп-С2 укладываются на плиту перекрытия вплотную друг к другу в 2 слоя, без зазора.

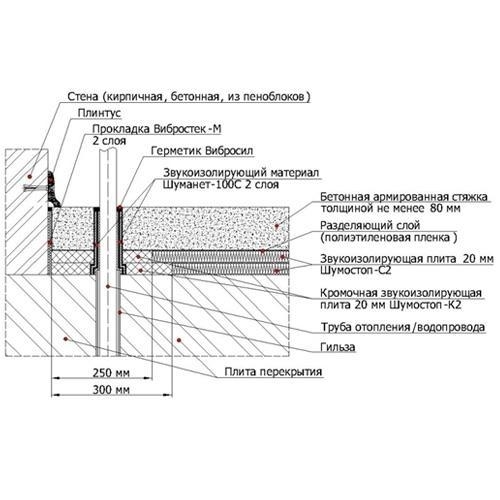

Для обеспечения стабильности основания пола, выполняемого по плитам Шумостоп-С2, по периметру помещения, а также вокруг колонн укладываются кромочные плиты Шумостоп-К2 шириной 300 мм. Чтобы исключить соприкосновение выравнивающей стяжки с поверхностью стен, по всему периметру пола вдоль стен используют прокладочный материал (например, Вибростек или Шумостоп-К2), высота которого должна быть чуть больше толщины устраиваемой стяжки.

На плиты Шумостоп укладывают гидроизоляционный слой (армированную полиэтиленовую пленку) с подъемом его по стене до высоты кромки прокладочного материала. Затем устраивают армированную бетонную стяжку толщиной не менее 80 мм. На стяжке выполняется конструкция чистового пола. Плинтус монтируется только к одной из поверхностей – к полу или к стенам. Монтаж плит рекомендуется производить в хлопчато-бумажных перчатках.

Подробная технология устройства звукоизоляционного пола приведена в Альбоме инженерных решений (январь 2018, шифр ASP-501-0118) на странице 8. Основные узлы и чертежи - на страницах 54, 55 (листах 32, 33).

Альбом инженерных решений «Звукоизолирующие конструкции»
