Звукоизоляционный пол с применением Шумостоп-С2, К2 (1 слой)

Шумостоп-С2, стеклоплита 1200х600х20, в упаковке 10шт./7,2 м2

Шумостоп-К2, минплита 1200х300х20, в упаковке 10шт./3,6м2

Вибросил, картридж 290 мл., силиконовый нейтральный герметик

Пленка армированная (2м, 25м ПВХ)

ΔLnw
ΔLnw – индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции ударного шума, обеспечиваемого конструкцией

≈ 39 дБ
ΔRw
ΔRw – индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции воздушного шума, обеспечиваемого конструкцией

≈ 8–10 дБ
Толщина конструкции
80 мм
Максимальная допустимая нагрузка на конструкцию без использования закладных
300 кг/м²

Артикул:

Цена:

2 335 руб.

Количество:

шт.

Вес:

0 кг.

Страна:

Описание конструкции
Монтаж
Видео

Когда применять: Если нужно снизить шум от топота и падающих предметов, а также громких шумов от телевизора, радио и разговоров.

Звукоизоляция пола под стяжку. Звукоизолирующая конструкция высокого уровня. Используется для защиты от ударного и воздушного шума.

Способ монтажа: влажный.

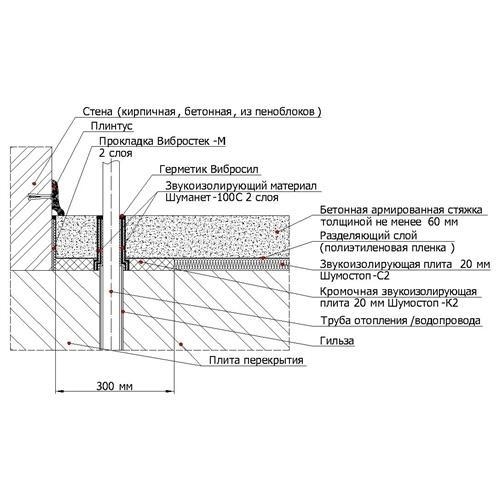

Конструкция состоит из слоя армированной цементно-песчаной стяжки толщиной не менее 60 мм уложенной на звукоизоляционные плиты Шумостоп-С2, К2. При этом плиты Шумостоп-К2 укладываются на перекрытие по периметру пола защищаемого помещения и заводятся вертикально на стену для обеспечения акустической развязки стяжки со стенами. Плиты Шумостоп-С2 укладываются на перекрытие пола внутри контура из плит Шумостоп-К2.

Толщина изолирующего слоя: 20 мм
Толщина стяжки: 60 мм
Рабочий диапазон: 100 - 20000 Гц
Способ монтажа: Влажный

При устройстве конструкции звукоизоляционного пола применяются следующие материалы:

Плиты Шумостоп-С2, Шумостоп-К2;
Герметик Вибросил;
Армированная полиэтиленовая пленка;
Цементно-песчаная смесь для устройства стяжки марки не ниже М300;
Арматурная сетка с размером ячейки 50х50 мм и диаметром прутка 4 мм.

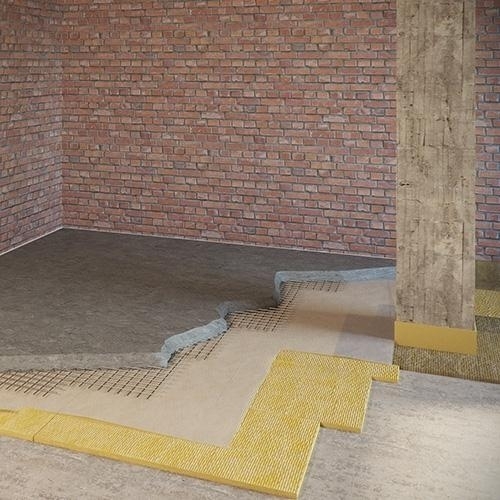

Плиты Шумостоп-С2 укладываются на плиту перекрытия вплотную друг к другу, без зазора.

Для обеспечения стабильности основания пола, выполняемого по плитам Шумостоп-С2, по периметру помещения, а также вокруг колонн укладываются кромочные плиты Шумостоп-К2 шириной 300 мм. Чтобы исключить соприкосновение выравнивающей стяжки с поверхностью стен, по всему периметру пола вдоль стен используют прокладочный материал (например, Вибростек или Шумостоп-К2), высота которого должна быть чуть больше толщины устраиваемой стяжки.

На плиты Шумостоп укладывают гидроизоляционный слой (армированную полиэтиленовую пленку) с подъемом его по стене до высоты кромки прокладочного материала. Затем устраивают армированную бетонную стяжку толщиной не менее 60 мм. На стяжке выполняется конструкция чистового пола. Плинтус монтируется только к одной из поверхностей – к полу или к стенам. Монтаж плит рекомендуется производить в хлопчато-бумажных перчатках.

Подробная технология устройства звукоизоляционного пола приведена в Альбоме инженерных решений (январь 2018, шифр ASP-501-0118) на странице 8. Основные узлы и чертежи - на странице 53,55 (лист 31,33).

Альбом инженерных решений «Звукоизолирующие конструкции»
