Звукоизоляционная каркасная облицовка (90 мм)

Шуманет-ЭКО, стеклоплита НГ, 1250х600х50, в упак. 4шт./3,0 м2
AkuLine ГКЛА Gyproc, лист 2000 х 1200 х 12,5 мм (2,4м2/лист)
Саундлайн-dB триплекс ГВЛВУ, лист 1200х1200х16,5мм (1,44м2/лист)
Вибросил, картридж 290 мл., силиконовый нейтральный герметик
Вибростек-М-100, рулон 30 м, ширина 100 мм, толщина 4 мм (3м2)
Профиль Gyproc-Стандарт ПН 50/40, 3м
Профиль Gyproc-Стандарт ПC 50/50, 3м
  • ΔRw
    ΔRw – индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции воздушного шума, обеспечиваемого конструкцией
    ≈ 15–17 дБ
  • Rw
    Rw – Индекс звукоизоляции воздушного шума всей конструкцией при монтаже на бетонную стену толщиной 200 мм
    ≈ 71 дБ
  • Толщина конструкции
    90 мм
  • Максимальная допустимая высота конструкции
    3 м
  • Максимальная допустимая нагрузка на конструкцию без использования закладных
    35 кг/пм
-
2 970 руб.
шт.
0 кг.
-
  • Описание конструкции
  • Монтаж
  • Видео

Когда применять: Когда нужно выровнять стену и не хочется связываться с мокрыми процессами, при этом мешает шум средней громкости – разговоры, телевизор, лай собаки.

Конструкция применима для защиты от воздушного шума (детский плач, речь, ТВ, радио, лай собак). Имеет ограничение по применимости - высота потолков до 3 м. Для достижения заявленного эффекта - монтаж на звукоизолированные основания: "плавающий" пол, звукоизолирующий потолок.

Материал облицовываемой стены: кирпич, бетон, газосиликат, гипсовые пазогребневые плиты.

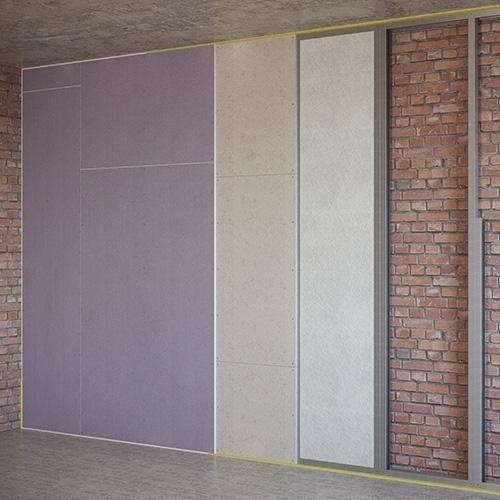

Конструкция звукоизоляционной каркасной облицовки состоит из слоя звукопоглощающих плит Шуманет-ЭКО, акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 100, герметика Вибросил, металлических профилей Gyproc-Стандарт ПС 50/50 и ПН 50/40.

Обратите внимание! В зависимости от конкретной ситуации в конструкции допускается использование различных акустических плит. Пожалуйста, проконсультируйтесь с инженером-акустиком.

  • Рабочий диапазон: 63 - 3150 Гц

Конструкция звукоизоляционной каркасной облицовки состоит из слоя звукопоглощающих плит Шуманет-ЭКО, акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 100, герметика Вибросил, металлических профилей Gyproc-Стандарт ПС 50/50 и ПН 50/40. Каркас звукоизоляционной облицовки монтируется с отступом 10мм от изолируемой стены. К ограждающим конструкциям элементы звукоизоляционной облицовки примыкают исключительно через два слоя вибродемпфирующей прокладки Вибростек-М 100.

Внимание! Каркасная звукоизолирующая облицовка не должна иметь жестких связей с изолируемой стеной. В случае, если на облицовку действует консольная нагрузка (кухонные шкафы, тяжелые полки), то металлический каркас следует крепить к изолируемой стене при помощи виброподвесов Виброфлекс-коннект-ПС либо Виброфлекс-КС. Данные опоры применяются из расчета: одно крепление на каждые 1,5 м.п. стоечного профиля, но не менее 3 шт. при длине профиля до 3м. От края профиля крепление монтируется на расстоянии не более чем 150 мм.

Листовые облицовочные материалы Саундлайн-dB и Gyproc Aku-line крепятся с разбежкой стыков. После завершения монтажа звукоизолирующей каркасной облицовки излишки выступающей ленты Вибростек обрезаются, получившийся шов заполняют герметиком Вибросил. Подробная технология устройства звукоизоляционной облицовки приведена в Альбоме инженерных решений (январь 2018, шифр ASP-501-0118) на листе 16 стр. 38.

Альбом инженерных решений «Звукоизолирующие конструкции»
